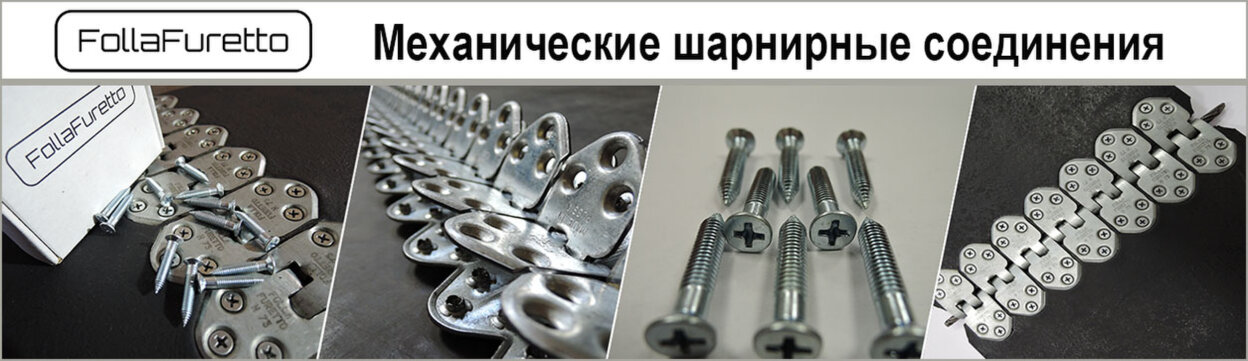

Механические шарнирные соединения Folla Furetto
Механические шарнирные соединения Folla Furetto N73 – высокопрочные, легкие в монтаже замки для транспортёрной ленты. Главной особенностью замков Folla Furetto являются самонарезающиеся винты, которые при монтаже не требуют наличия специального оборудования и инструментов. Соединения также можно повторно использовать после демонтажа.

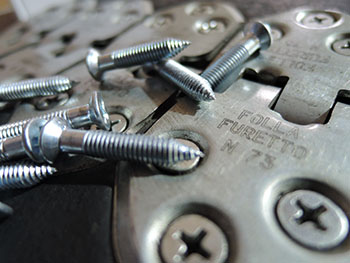

Folla Furetto N73
Применяются для стыковки конвейерных лент, работающих в средних и тяжелых условиях эксплуатации.
Технические характеристики:
- Толщина стыкуемой ленты: 9 – 15 мм.;
- Мин. Ø барабана: 250 мм.;
- Макс. прочность ленты: 1000 н/мм.;
- Крепление: 3 самонарезающих винта в каждом звене;
- Материал: Гальванизированная сталь.
Особенности:
- Шарнирно-винтовая конструкция соединения;
- Самонарезающие винты в каждом звене;
- Применение соединительного троса повышенной жесткости;
- Возможность изменения длины стыка за счет добавления/сокращения количества звеньев;
- Возможность повторного применения замка после демонтажа.

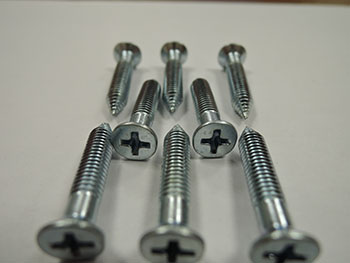

Особенностью данной линейки замков является наличие самонарезающих винтов, не требующих наличия специального оборудования и инструмента при монтаже.
Соединения Folla Furetto вобрали в себя все лучшие качества, которыми может обладать данный тип стыковки и ремонта транспортерных лент:
● легкость и удобство монтажа;
● высокую прочность соединения;
● возможность повторного применения замка после демонтажа.
Преимущества замков Folla furetto
Легкость и удобство монтажа
Шарнирно-винтовая конструкция соединения, не требующая специальных инструментов.
Высокая прочность соединения
Применение соединительного троса повышенной жесткости.
Гибкая регулировка длины стыка
Возможность изменения длины стыка за счет добавления/сокращения количества звеньев.
Возможность повторного применения
Возможность повторного применения замка после демонтажа.
Монтаж замков-соединителей
Шаг 1
Проверить толщину ленты и убедиться в правильности выбора типоразмера соединителя. Отрезать концы ленты под прямым углом.
Шаг 2
Надеть замок на концы ленты до упора и зафиксировать, прижимая каждое звено к ленте.
Шаг 3
Выполнить закручивание винтов, начиная с крайних звеньев соединения по направлению к центру ленты
Шаг 4
Взять второй конец ленты. Выровнять ответную часть соединения. Возобновить действия, начиная со 2 этапа.
Шаг 5
Отрезать края ленты под углом. Установить трос в соединение
Ассортимент соединителей Folla Furetto
Соединение шарнирное винтовое Folla Furetto N 73 - 500
Соединение шарнирное винтовое Folla Furetto N 73 - 600
Соединение шарнирное винтовое Folla Furetto N 73 - 650
Соединение шарнирное винтовое Folla Furetto N 73 - 800
Соединение шарнирное винтовое Folla Furetto N 73 - 1000
Соединение шарнирное винтовое Folla Furetto N 73 - 1200
Соединение подходит для лент толщиной от 9 до 15 мм
Максимальная рекомендованная прочность ленты 1000 Н/мм
Минимальный диаметр барабана 250мм
Количество винтов в звене: 3
Материал: гальванизировання сталь
Установка замков упрощена за счет самонарезающих винтов, стягивающих замок на ленте
Комплектность: две полосы соединений, трос, винты, бита, инструкция по монтажу.
Инструмент для установки: молоток, шуруповерт, УШМ.
